Chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: Zhenglan Cable
Chứng nhận: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

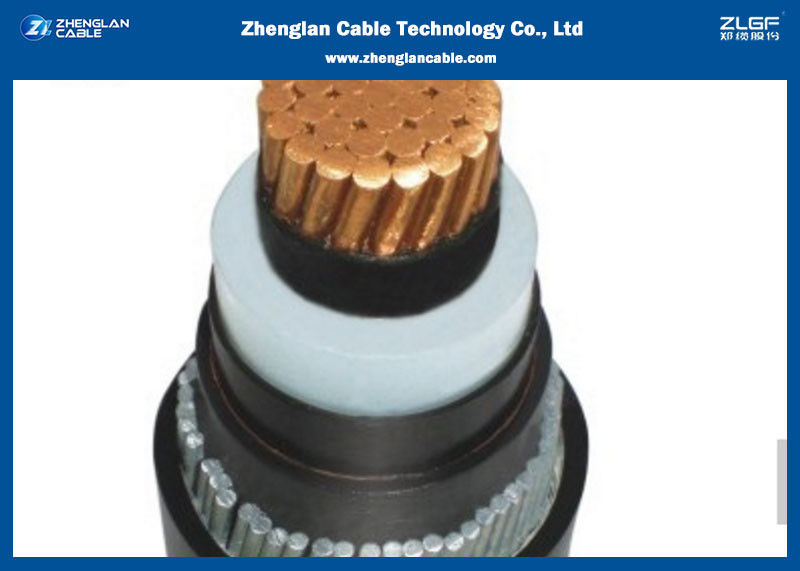

Số mô hình: Cáp nguồn đơn lõi 18 / 30KV (bọc thép)
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 300 mét
Giá bán: 1-100USD/m
chi tiết đóng gói: Trống gỗ, trống gỗ và thép, theo yêu cầu của khách hàng
Thời gian giao hàng: 12 ngày hoặc theo yêu cầu của khách hàng
Điều khoản thanh toán: L / C, T / T,
Khả năng cung cấp: 60000 mét / ngày
Vật liệu: |
CU&AL |
Màu vỏ ngoài: |
Màu đen hoặc tùy chỉnh |
Cốt lõi: |
1 lõi hoặc 3 lõi |
Dấu cáp: |
In mực hoặc dập nổi Nội dung tùy chỉnh |
Chiều dài trống cáp: |
tùy chỉnh |
đặc trưng: |
STA/SWA bọc thép |
Vật liệu: |
CU&AL |
Màu vỏ ngoài: |
Màu đen hoặc tùy chỉnh |
Cốt lõi: |
1 lõi hoặc 3 lõi |
Dấu cáp: |
In mực hoặc dập nổi Nội dung tùy chỉnh |
Chiều dài trống cáp: |
tùy chỉnh |
đặc trưng: |
STA/SWA bọc thép |
Cáp cách điện XLPE ruột đồng, ba lõi
Cấu tạo cáp
Ruột dẫn
Ruột dẫn bằng nhôm hoặc đồng. Ruột dẫn đến 630mm² sẽ là hình tròn, nén chặt & bện và phải tuân thủ IEC 60228 class 2. Ruột dẫn 630mm² sẽ là loại bện tròn, trên đó sẽ được phủ một lớp băng bán dẫn.
Màn chắn ruột dẫn
Đây sẽ là một lớp đùn của hợp chất bán dẫn liên kết ngang được áp dụng trong quá trình đùn ba lớp đồng thời trên ruột dẫn cùng với lớp cách điện và màn chắn cách điện. Quá trình đùn ba lớp là một thao tác có độ chính xác cao duy nhất giúp loại bỏ khả năng nhiễm bẩn giữa các lớp, điều này có thể tạo ra những bất thường trong điện trường. Bằng cách lựa chọn vật liệu cẩn thận và chú ý đặc biệt đến các thông số quy trình, chúng tôi sản xuất các lớp màn chắn cách điện với mức độ lực bóc cần thiết theo quy định của tiêu chuẩn quốc gia hoặc quốc tế hiện hành.
Cách điện
Đây sẽ là một lớp XLPE đùn được áp dụng trên màn chắn ruột dẫn trong quá trình đùn ba lớp cùng với màn chắn ruột dẫn và màn chắn cách điện.
Màn chắn cách điện
Đây sẽ là một lớp hợp chất bán dẫn liên kết ngang sẽ được áp dụng bằng quy trình đùn ba lớp trên lớp cách điện.
Màn chắn kim loại
Nó sẽ bao gồm một lớp băng đồng được quấn xoắn ốc với độ chồng lên nhau trên màn chắn cách điện. Các kết hợp khác của màn chắn kim loại theo yêu cầu của khách hàng cũng có thể được cung cấp theo yêu cầu.
Bện
Trong trường hợp cáp ba lõi, ba lõi được bện với các chất độn không hút ẩm như chất độn polypropylene (PP) ở các khe và một băng liên kết được áp dụng với độ chồng lên nhau. Các băng liên kết này có thể là PVC hoặc Polyethylene xốp.
Vỏ bọc bên trong (lớp độn) cho cáp bọc giáp
Lớp PVC hoặc PE đùn được áp dụng trên các lõi được bện cho cáp bọc giáp. PVC thường là loại ST2 và PE là loại ST7 theo IEC 60502 Phần 2.
Bọc giáp
Trong trường hợp cáp bọc giáp, lớp giáp được áp dụng xoắn ốc trên vỏ bọc bên trong. Đối với cáp một lõi, nó là dây nhôm và đối với cáp nhiều lõi, lớp giáp có thể là một trong các tùy chọn sau:
a) Dây thép mạ kẽm.
b) Băng thép mạ kẽm.
Vỏ bọc ngoài
Một lớp đùn được áp dụng trên lớp giáp trong trường hợp cáp bọc giáp và trên các lõi được bện trong trường hợp cáp không bọc giáp. Vật liệu vỏ bọc ngoài có thể là PVC, PE, HDPE hoặc MDPE. Cáp trung thế của chúng tôi thường được cung cấp với vỏ bọc PVC màu đỏ tuân thủ BS 6622 hoặc IEC 60502. Các màu khác có thể được cung cấp để phù hợp với một loạt các cân nhắc về lắp đặt như tác động của bức xạ UV và thành phần đất khác nhau. Các công thức chống mối mọt cũng có thể được cung cấp ngoài vỏ bọc phủ than chì khi cần kiểm tra tại chỗ của vỏ bọc.
Hiệu suất chống cháy trên vỏ cáp
Cáp cũng có thể được cung cấp với vỏ bọc PVC chống cháy đặc biệt để tuân thủ tiêu chuẩn IEC 60332. Chúng tôi cũng có thể cung cấp cáp với vỏ bọc không halogen ít khói (LSZH) theo tiêu chuẩn BS 7211 và BS 6724 hoặc các tiêu chuẩn quốc tế tương đương.
Cáp điện lực bọc giáp 18/30KV MV, Cáp cách điện theo IEC 60502/60228
Cáp cách điện XLPE ruột đồng, ba lõi
| Độ dày cách điện danh định (mm) | Kích thước giáp | Đường kính và trọng lượng tổng thể gần đúng | Định mức dòng điện khuyến nghị (A) | Băng thép | |||||||||||||
| Dây thép mịn | YJV | YJY | YJV22 | YJV23 | YJV32 | YJV33 | Lớp x Độ dày | ||||||||||
| Đường kính (mm) | Đường kính tổng thể (mm) | Trọng lượng (kg/km) | Trong lòng đất | Trọng lượng (kg/km) | Trong lòng đất | Trọng lượng (kg/km) | Trong lòng đất | Trọng lượng (kg/km) | Trong lòng đất | Trọng lượng (kg/km) | Trong lòng đất | Trọng lượng (kg/km) | Trong lòng đất | Trong không khí | 50 | ||
| 8 | 2 x 0.8 | 2.5 | 75.9 | 4167 | 68.3 | 4167 | 74.1 | 5906 | 74.1 | 5906 | 78.8 | 8940 | 78.8 | 8940 | 219 | 216 | 70 |
| 8 | 2 x 0.8 | 2.5 | 75.9 | 4979 | 72.2 | 4979 | 78 | 6815 | 78 | 6815 | 82.7 | 10032 | 82.7 | 10032 | 269 | 95 | 95 |
| 8 | 2 x 0.8 | 2.5 | 75.9 | 5918 | 75.9 | 5918 | 82.1 | 7907 | 82.1 | 7907 | 86.6 | 9140 | 86.6 | 9140 | 321 | 325 | 120 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 6831 | 79.2 | 6831 | 86.8 | 9780 | 86.8 | 9780 | 90.1 | 12395 | 90.1 | 12395 | 364 | 374 | 150 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 7915 | 82.9 | 7915 | 90.5 | 10997 | 90.5 | 10997 | 93.8 | 13761 | 93.8 | 13761 | 409 | 425 | 185 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 9140 | 86.6 | 9140 | 94.6 | 12427 | 94.6 | 12427 | 97.9 | 15275 | 97.9 | 15275 | 461 | 485 | 240 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 11068 | 92.3 | 11068 | 100.3 | 14577 | 100.3 | 14577 | 103.6 | 17644 | 103.6 | 17644 | 534 | 569 | 300 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 13067 | 97 | 13067 | 105.3 | 16811 | 105.3 | 16811 | 108.6 | 20001 | 108.6 | 20001 | 601 | 651 | 400 |
| 8 | 2 x 0.8 | 3.15 | 104.5 | 16391 | 104.5 | 16391 | 112.9 | 20450 | 112.9 | 20450 | 116.2 | 23876 | 116.2 | 23876 | 683 | 753 | Tại sao nên chọn Cáp Zhenglan: |
Cung cấp dịch vụ OEM/ODM;
