Chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: Zhenglan cable
Chứng nhận: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Số mô hình: Cáp điện ngầm nhôm tiết kiệm chi phí 6-35kV XLPE cách điện STA bọc thép - Cáp ngầm trung thế
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1500 mét
Giá bán: USD 1- USD 200
chi tiết đóng gói: Trống gỗ, trống gỗ và thép, theo yêu cầu của khách hàng
Thời gian giao hàng: 7-10 ngày làm việc
Điều khoản thanh toán: L/C,T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 100000 mét mỗi tháng
Vật liệu: |
đồng |
cách nhiệt: |
XLPE |
Cốt lõi: |
3 lõi, 1 lõi |
Dấu cáp: |
In ấn mực |
Màn hình kim loại: |
Màn hình băng đồng |
đặc trưng: |
Dây thép bọc thép, băng thép bọc thép |
Vỏ ngoài: |
PVC thông thường hoặc PVC chống cháy |
Màu vỏ ngoài: |
Màu đen hoặc tùy chỉnh |
Vật liệu: |
đồng |
cách nhiệt: |
XLPE |
Cốt lõi: |
3 lõi, 1 lõi |
Dấu cáp: |
In ấn mực |
Màn hình kim loại: |
Màn hình băng đồng |
đặc trưng: |
Dây thép bọc thép, băng thép bọc thép |
Vỏ ngoài: |
PVC thông thường hoặc PVC chống cháy |
Màu vỏ ngoài: |
Màu đen hoặc tùy chỉnh |

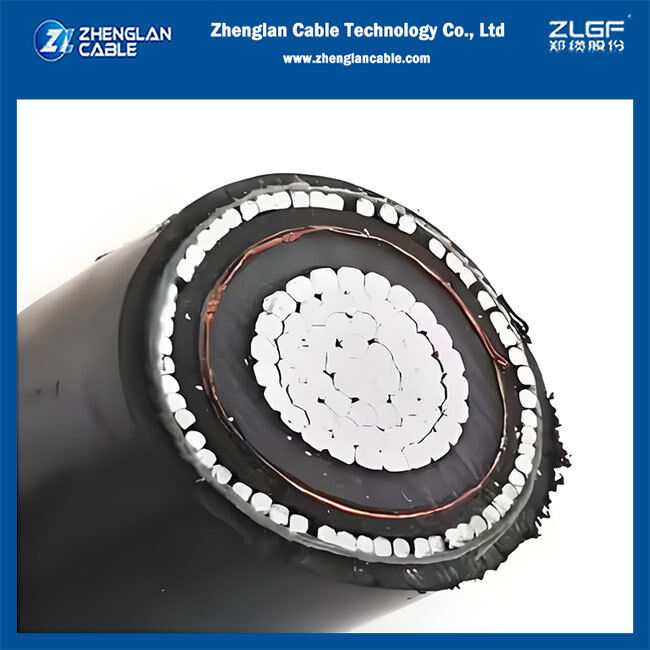

Cáp điện lực ngầm trung thế ruột nhôm này mang đến giải pháp phân phối điện hiệu quả về chi phí mà không ảnh hưởng đến độ tin cậy hoặc hiệu suất. Với ruột dẫn nhôm bện, cách điện XLPE và cấu trúc bọc thép băng (STA), cáp này được thiết kế cho nhiều ứng dụng ngầm và trong nhà yêu cầu bảo vệ cơ học nhưng trọng lượng và chi phí là những yếu tố quan trọng. Đây là lựa chọn lý tưởng cho các dự án cơ sở hạ tầng quy mô lớn, mạng lưới tiện ích và lắp đặt công nghiệp tìm kiếm sự cân bằng tối ưu giữa hiệu suất và kinh tế.
Cấu tạo sản phẩm
Ruột dẫn: Nhôm bện (Lớp 2), được nén chặt để đảm bảo bề mặt nhẵn và tròn.
Lớp bán dẫn ruột dẫn: Lớp bán dẫn đùn để đảm bảo giao diện điện nhẵn với lớp cách điện.
Cách điện: XLPE (Polyethylene liên kết ngang), cung cấp các đặc tính điện và nhiệt tuyệt vời.
Lớp bán dẫn cách điện: Lớp bán dẫn đùn, thường kết hợp với lớp màn kim loại (ví dụ: băng đồng).
Màn kim loại: màn băng đồng
Bọc giáp: Bọc thép băng (STA), cung cấp khả năng bảo vệ cơ học mạnh mẽ chống va đập và ép.
Vỏ ngoài: Vỏ PVC hoặc PE bền và chống tia UV, bảo vệ cáp khỏi độ ẩm, hóa chất và ứng suất môi trường.
Ứng dụng điển hình
Mạng lưới phân phối sơ cấp và thứ cấp
Cung cấp điện ngầm cho các khu công nghiệp và khu dân cư
Lắp đặt trong ống cáp và mương cáp
Ứng dụng trong nhà như kết nối tủ điện và máy biến áp
Các dự án cơ sở hạ tầng nhạy cảm về chi phí
Tiêu chuẩn sản xuất & Điện áp
Tiêu chuẩn: IEC 60502-2, BS 6622, hoặc theo yêu cầu của khách hàng.
Điện áp danh định: 6kV đến 35kV.
Số lõi: Lõi đơn hoặc 3 lõi.
Thông số kỹ thuật
|
Thông số |
Chi tiết |
|
Dải điện áp |
6-35 kV |
|
Ruột dẫn |
Nhôm, Lớp 2 bện |
|
Cách điện |
XLPE |
|
Loại bọc giáp |
Bọc thép băng (STA) |
|
Vỏ ngoài |
PVC / PE |
|
Nhiệt độ ruột dẫn tối đa. |
90°C (Bình thường), 250°C (Ngắn mạch) |
|
Diện tích mặt cắt ngang |
Lên đến 630mm² hoặc theo yêu cầu |
Các biến thể có sẵn
Bọc giáp: Có sẵn các tùy chọn STA (Bọc thép băng) và SWA (Bọc thép dây).
Vật liệu vỏ: PVC, PE hoặc HDPE.
Lõi: Có sẵn thiết kế lõi đơn hoặc 3 lõi.
|
Diện tích mặt cắt ngang danh nghĩa (mm²) |
Đường kính ruột dẫn xấp xỉ (mm) |
Độ dày cách điện danh định (mm) |
Độ dày băng đồng (mm) |
Diện tích màn dây đồng (mm²) |
Đường kính cách điện xấp xỉ (mm) |
Độ dày bọc giáp danh định (mm) |
Độ dày vỏ danh định (mm) |
Đường kính tổng thể xấp xỉ (mm) |
Trọng lượng xấp xỉ (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology cung cấp cáp MV được chứng nhận IEC 60502-2 với giá trực tiếp từ nhà máy cạnh tranh, thời gian giao hàng nhanh chóng và báo cáo kiểm tra toàn diện. Liên hệ với chúng tôi để nhận báo giá tùy chỉnh.
