Trình dẫn ACSR dây nhôm trần

Name: Trình dẫn ACSR dây nhôm trần
Brand: Zhenglan Cable Technology Co., Ltd
SKU: Dây dẫn trần ACSR(Diện tích AL:100mm2 Thép:16,7mm2 Tổng cộng:117mm2)
Price: 49.05 USD
Availability: InStock

Chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: Zhenglan Cable

Chứng nhận: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Số mô hình: Dây dẫn trần ACSR(Diện tích AL:100mm2 Thép:16,7mm2 Tổng cộng:117mm2)

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 300 mét

chi tiết đóng gói: Trống gỗ, trống gỗ và thép, theo yêu cầu của khách hàng

Thời gian giao hàng: 15 ngày

Điều khoản thanh toán: L/C, T/T,

Nhận được giá tốt nhất

Chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                    Dây dẫn nhôm bị mắc kẹt, dây dẫn đường dây trên không, Dây dẫn ACSR trần


Vật liệu:	AL/THÉP	Cốt lõi:	Bình thường hoặc tùy chỉnh
Chiều dài trống cáp:	tùy chỉnh	đặc trưng:	Dây dẫn trần
bọc thép:	KHÔNG	Tổng diện tích:	18.7~1211

Vật liệu:	AL/THÉP
Cốt lõi:	Bình thường hoặc tùy chỉnh
Chiều dài trống cáp:	tùy chỉnh
đặc trưng:	Dây dẫn trần
bọc thép:	KHÔNG
Tổng diện tích:	18.7~1211

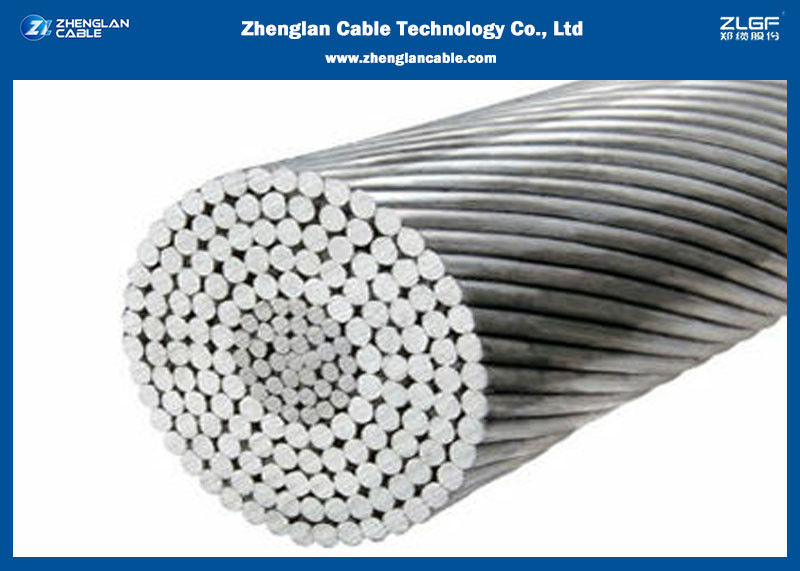

Trình dẫn ACSR dây nhôm trần

Dây dẫn trần trên cao(Diện tích nhôm: 100mm2 Thép: 16.7mm2 Tổng: 117mm2), Dây dẫn ACSR theo IEC 61089

ỨNG DỤNG

Dây dẫn ACSR được sử dụng rộng rãi cho việc truyền tải điện năng trên khoảng cách xa, vì chúng lý tưởng cho các nhịp đường dây trên không dài. Chúng cũng được sử dụng làm dây tải cho việc đỡ cáp điện trên cao.

TIÊU CHUẨN

Thiết kế cơ bản theo các tiêu chuẩn BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Lưu ý: Các giá trị định mức dòng điện được đề cập trong Bảng trên dựa trên vận tốc gió 0,6 mét/giây, bức xạ nhiệt mặt trời 1200 watt/mét vuông, nhiệt độ môi trường 50°C và nhiệt độ dây dẫn 80°C.

CẤU TẠO

Dây dẫn ACSR được tạo thành từ nhiều sợi nhôm và thép mạ kẽm, xoắn theo các lớp đồng tâm. Sợi hoặc các sợi tạo thành lõi được làm bằng thép mạ kẽm và lớp hoặc các lớp bên ngoài là nhôm. Lõi thép mạ kẽm thường bao gồm 1, 7 hoặc 19 sợi. Đường kính của sợi thép và nhôm có thể giống nhau hoặc khác nhau.

Bằng cách thay đổi tỷ lệ tương đối của nhôm và thép, các đặc tính cần thiết cho bất kỳ ứng dụng cụ thể nào đều có thể đạt được. Có thể thu được U.T.S. cao hơn bằng cách tăng hàm lượng thép và khả năng mang dòng điện cao hơn bằng cách tăng hàm lượng nhôm.

ĐẶC TÍNH ĐIỆN

tỷ trọng @ 20°C	Nhôm: 2,703 kg/dm
tỷ trọng @ 20°C	Thép mạ kẽm: 7,80 kg/dm
Hệ số nhiệt độ @ 20°C	Nhôm: 0,00403 (°C)
điện trở suất @ 20°C	Nhôm: Không được vượt quá 0,028264
Hệ số giãn nở tuyến tính	Nhôm: 23 x10 (°C)
Hệ số giãn nở tuyến tính	Thép mạ kẽm: 11,5 x10 (1/°C)

ĐIỀU KIỆN SỬ DỤNG

Nhiệt độ môi trường	-5°C - 50°C
Áp lực gió	80 – 130kg/m
Gia tốc địa chấn	0,12 - 0,05g
Cấp độ sấm sét	10 – 18
Độ ẩm tương đối	5 – 100%

DỮ LIỆU KỸ THUẬT

Số lượng sợi		Mô đun đàn hồi		Hệ số giãn nở tuyến tính
AL	THÉP	Kg/mm2	Lb/in2	1/C°	1/F°
6	1	81	11,5 x10⁶	19,1 x10^-6	10,6 x10^-6
6	7	77	11,0 x10⁶	19,8 x10^-6	11,0 x10^-6
12	7	107	15,2 x10⁶	15,3 x10^-6	8,5 x10^-6
18	1	67	9,5 x10⁶	21,2 x10^-6	11,8 x10^-6
24	7	74	10,5 x10⁶	19,6 x10^-6	10,9 x10^-6
26	7	77	10,9 x10⁶	18,9 x10^-6	10,5 x10^-6
28	7	79	11,2 x10⁶	18,4 x10^-6	10,2 x10^-6
30	7	82	11,6 x10⁶	17,8 x10^-6	9,9 x10^-6
30	19	80	11,4 x10⁶	18,0 x10^-6	10,0 x10^-6
32	19	82	11,7 x10⁶	17,5 x10^-6	9,7 x10^-6
54	7	70	9,9 x10⁶	19,3 x10^-6	10,7 x10^-6
54	19	68	9,7 x10⁶	19,4 x10^-6	10,8 x10^-6

Trình dẫn ACSR dây nhôm trần 0

THÔNG SỐ CẤU TẠO

• IEC 60189

Mã	Diện tích danh nghĩa			Cấu trúc xoắn		Đường kính tổng thể	Trọng lượng	Tải trọng phá hủy	Điện trở @20°	Định mức dòng điện*
	AL	THÉP	TỔNG	AL	THÉP
	mm2	mm2	mm2	Số lượng^xmm	Số lượng^xmm	mm	Kg/Km	KN	Ω/Km	A
16	16	2,67	18,7	6/1,84	1/1,84	5,52	64,6	6,08	1,7934	85
25	25	4,17	29,2	6/2,30	1/2,30	6,9	100,9	9,13	1,1478	112
40	40	6,67	46,7	6/2,91	1/2,91	8,73	161,5	14,4	0,7174	150
63	63	10,5	73,5	6/3,66	1/3,66	10,98	254,4	21,63	0,4555	198
100	100	16,7	117	6/4,61	1/4,61	13,83	403,8	34,33	0,2869	263
125	125	6,94	132	18/2,97	1/2,97	14,85	397,9	29,17	0,2304	299
125	125	20,4	145	26/2,47	7/1,92	15,64	503,9	45,69	0,231	302
160	160	8,89	169	18/3,36	1/3,36	16,8	509,3	36,18	0,18	347
160	160	26,1	186	26/2,80	7/2,18	17,74	644,9	57,69	0,1805	351
200	200	11,1	211	18/3,76	1/3,76	18,8	636,7	44,22	0,144	398
200	200	32,6	233	26/3,13	7/2,43	19,81	806,2	70,13	0,1444	402
250	250	24,6	275	22/3,80	7/2,11	21,53	880,6	68,72	0,1154	458
250	250	40,7	291	26/3,50	7/2,72	22,16	1007,7	87,67	0,1155	461
315	315	21,8	337	45/2,99	7/1,99	23,91	1039,6	79,03	0,0917	526
315	315	51,3	366	26/3,93	7/3,05	24,87	1269,7	106,83	0,0917	530
400	400	27,7	428	45/3,36	7/2,24	26,88	1320,1	98,36	0,0722	607
400	400	51,9	452	54/3,07	7/3,07	27,63	1510,3	123,04	0,0723	610
450	450	31,1	481	45/3,57	7/2,38	28,56	1485,2	107,47	0,0642	651
450	450	58,3	508	54/3,26	7/3,26	29,34	1699,1	138,42	0,0643	655
500	500	34,6	535	45/3,76	7/2,51	30,09	1650,2	119,41	0,0578	693
500	500	64,8	565	54/3,43	7/3,43	30,87	1887,9	153,8	0,0578	697
560	560	38,7	599	45/3,98	7/2,65	31,83	1848,2	133,74	0,0516	741
560*	560	70,9	631	54/3,63	19/2,18	32,68	2103,4	172,59	0,0516	745
630	630	43,6	674	45/4,22	7/2,81	33,75	2079,2	150,45	0,0459	794
630*	630	79,8	710	54/3,85	19/2,31	34,65	2366,3	191,77	0,0459	798
710	710	49,1	759	45/4,48	7/2,99	35,85	2343,2	169,56	0,0407	851
710*	710	89,9	800	54/4,09	19/2,45	36,79	2666,8	216,12	0,0407	856
800*	800	34,6	835	72/3,76	7/2,51	37,61	2480,2	167,41	0,0361	910
800*	800	66,7	867	84/3,48	7/3,48	38,28	2732,7	205,33	0,0362	912
800*	800	101	901	54/4,34	19/2,61	39,09	3004,9	243,52	0,0362	916
900*	900	38,9	939	72/3,99	7/2,66	39,9	2790,2	188,33	0,0321	972
900*	900	75	975	84/3,69	7/3,69	40,59	3074,2	226,5	0,0322	974
1000*	1000	43,2	1043	72/4,21	7/2,80	42,08	3100,3	209,26	0,0289	1031
1120*	1120	47,3	1167	72/4,45	19/1,78	44,5	3464,9	234,53	0,0258	1096
1120*	1120	91,2	1211	84/4,12	19/2,47	45,31	3811,5	283,17	0,0258	1100
1250*	1250	102	1352	84/4,35	19/2,61	47,85	4253,9	316,04	0,0232	1165
1250*	1250	52,8	1303	72/4,70	19/1,88	47	3867,1	261,75	0,0231	1163
1120*	1120	91,2	1211	84/4,12	19/2,47	45,31	3811,5	283,17	0,0258	1100

Tại sao chọn chúng tôi?

OECung cấp dịch vụ M/ODM;
Sản phẩm tuân thủ các tiêu chuẩn GB, IEC, BS, ASTM, DIN, VDE và JIS; Yêu cầu tiêu chuẩn của khách hàng được chấp nhận;
Được chứng nhận ISO 9001:2015, ISO 14001:2015 và OHSAS 18001:2007;
Vốn đăng ký 30 triệu USD và nhà máy có diện tích 60.000m²;
Thiết bị và quy trình kiểm tra tiên tiến, kiểm tra 100% trước khi xuất xưởng;
Đảm bảo đủ hàng tồn kho và thời gian vận chuyển hiệu quả nhất;
Cung cấp dịch vụ trước và sau bán hàng chuyên nghiệp.
