Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Zhenglan cable
Chứng nhận: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Số mô hình: Dây dẫn đồng không oxy 0,6 / 1kV, cách điện XLPE,
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: Có thể đàm phán
chi tiết đóng gói: Trống gỗ, trống gỗ và thép, theo yêu cầu của khách hàng
Thời gian giao hàng: 7-10 ngày làm việc
Điều khoản thanh toán: L / C, T / T,, Western Union
Vật chất: |
CU |
Ứng dụng: |
trạm năng lượng |
Vật liệu cách nhiệt: |
XLPE |
Vỏ bọc: |
PVC |
Áo giáp: |
SWA / STA |
Tiêu chuẩn: |
IEC60502, IEC, BS, UL, JIS |
Vật chất: |
CU |
Ứng dụng: |
trạm năng lượng |
Vật liệu cách nhiệt: |
XLPE |
Vỏ bọc: |
PVC |
Áo giáp: |
SWA / STA |
Tiêu chuẩn: |
IEC60502, IEC, BS, UL, JIS |

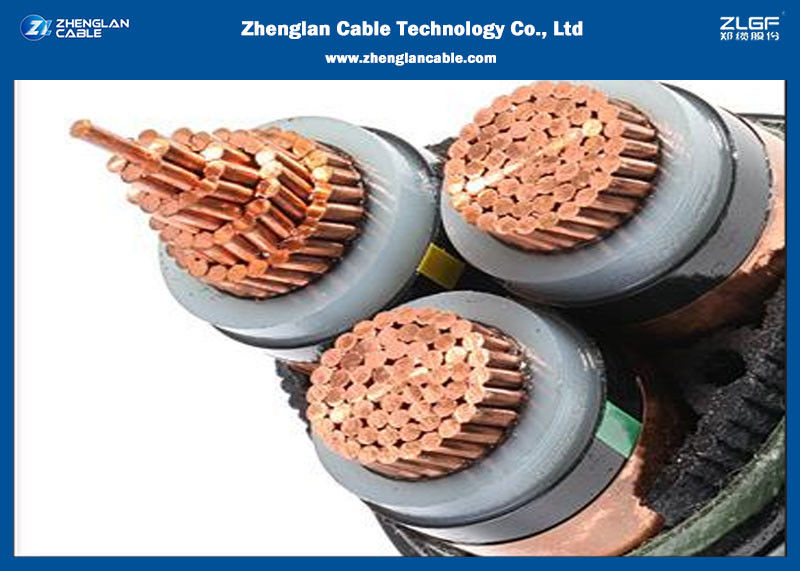

Dây dẫn điện bằng đồng (Al) không chứa oxy 0,6 / 1kV chất lượng cao, cách điện XLPE, Cáp điện có vỏ bọc PVC (N2XY / NA2XY)
Ứng dụng
Đặt trong phòng, đường hầm, rãnh cáp và đường ống, cũng có thể được chôn trong đất rời, cáp không chịu được ngoại lực cơ học.Cáp một lõi không được phép nằm trong ống từ tính.Được sử dụng cho các trạm điện, công nghiệp, thiết bị chuyển mạch và mạng cung cấp điện đô thị.
Tiêu chuẩn
Thiết kế cơ bản theo tiêu chuẩn IEC 60502-1, IEC 60228
Trung Quốc: GB / T 12706,2-2008
Các tiêu chuẩn khác như BS7870, DIN và ICEA theo yêu cầu
Cấu tạo cáp
| Nhạc trưởng | Các ruột dẫn phải thuộc loại 1 hoặc loại 2 bằng đồng ủ hoặc nhôm trơn hoặc bằng nhôm trơn hoặc loại 5 bằng đồng trơn hoặc đồng phủ kim loại phù hợp với IEC 60228. |
| Hình dạng dây dẫn | Dây buộc tròn hoặc dây quấn tròn |
| Hình dạng xuất hiện | Dạng hình tròn |
| Vật liệu cách nhiệt | Độ dày và vật liệu cách điện XLPE phải theo tiêu chuẩn IEC 60502-1, được đánh giá cho hoạt động liên tục 90 ° C. |
| Vật liệu vỏ bọc | PVC đùn Loại ST1 / ST2 theo IEC 60502-1.Có thể được cung cấp với vỏ bọc bên ngoài PVC chống cháy đặc biệt để tuân thủ các yêu cầu thử nghiệm ngọn lửa của IEC 60332-3-22, IEC 60332-3-23 và IEC 60332-3-24, Vật liệu không chứa Halogen tuân theo IEC60754-1 / 2 và IEC 60684-2. |
Đặc trưng
Cáp điện cách điện XLPE có tính năng bền cơ học, lão hóa, chịu áp lực môi trường và hóa chất, có thể làm việc trong điều kiện nhiệt độ cao trong thời gian dài.
Đặc tính điện / Điều kiện làm việc
| Điện áp định mức Uo / U (Um) | 600 / 1000V, BS5467 |
| Nhiệt độ cài đặt | Tối thiểu: 0 ° C, Tối đa: 60 ° C |
| Loại cài đặt | Chôn cất trực tiếp ngoài trời |
| Nhiệt độ hoạt động | Tối đa: 90 ° C. |
| Nhiệt độ dây dẫn tối đa ngắn mạch: | 250 ° C. |
| Tối thiểu.Bán kính uốn | 15 x cáp OD cho cáp không bọc thép nhiều lõi |
Chi tiết đóng gói
1. trống đi biển tiêu chuẩn (trống gỗ, trống thép gỗ, trống thép) có sẵn;
2. kích thước trống có thể được tùy chỉnh hoặc đáp ứng vùng chứa kích thước Tải trọng tối đa;
3. đường kính tổng thể trống có thể từ 1 mét đến 2,5 mét;
4. theo yêu cầu của khách hàng với chiều dài nhất định được đóng gói trong cuộn được bọc trong băng nhựa hoặc băng nhựa Nylon.
| Mặt cắt danh nghĩa | Đường kính ruột dẫn (Xấp xỉ) | Độ dày cách điện danh nghĩa | Độ dày vỏ bọc danh nghĩa | Đường kính tổng thể (Xấp xỉ) |
| mm ^ 2 | mm | mm | mm | mm |
| 3x1,5 | 1,4 | 0,7 | 1,8 | 9,6 |
| 3x2,5 | 1,8 | 0,7 | 1,8 | 10,5 |
| 3x4 | 2.3 | 0,7 | 1,8 | 11,6 |
| 3x6 | 2,8 | 0,7 | 1,8 | 12,6 |
| 3x10 | 3.6 | 0,7 | 1,8 | 14.4 |
| 3x16 | 4,5 | 0,7 | 1,8 | 16.3 |
| 3x25 | 5,6 | 0,9 | 1,8 | 19,5 |
| 3x35 | 6,7 | 0,9 | 1,8 | 21,9 |
| 3x50 | số 8 | 1 | 1,8 | 25.1 |
| 3x70 | 9.4 | 1.1 | 1,9 | 28,7 |
| 3x95 | 11 | 1.1 | 2 | 32.4 |
| 3x120 | 12.4 | 1,2 | 2.1 | 36.1 |
| 3x150 | 13,8 | 1,4 | 2.3 | 40.3 |
| 3x185 | 15.3 | 1,6 | 2,4 | 44,6 |
| 3x240 | 17,5 | 1,7 | 2,6 | 50,2 |
| 3x300 | 19,5 | 1,8 | 2,7 | 55,2 |
| 3x400 | 22,6 | 2 | 3 | 63.3 |
Sản phẩm hiển thị
